ANBAUWINDEN
EINTROMMEL / DREIPUNKTANBAU

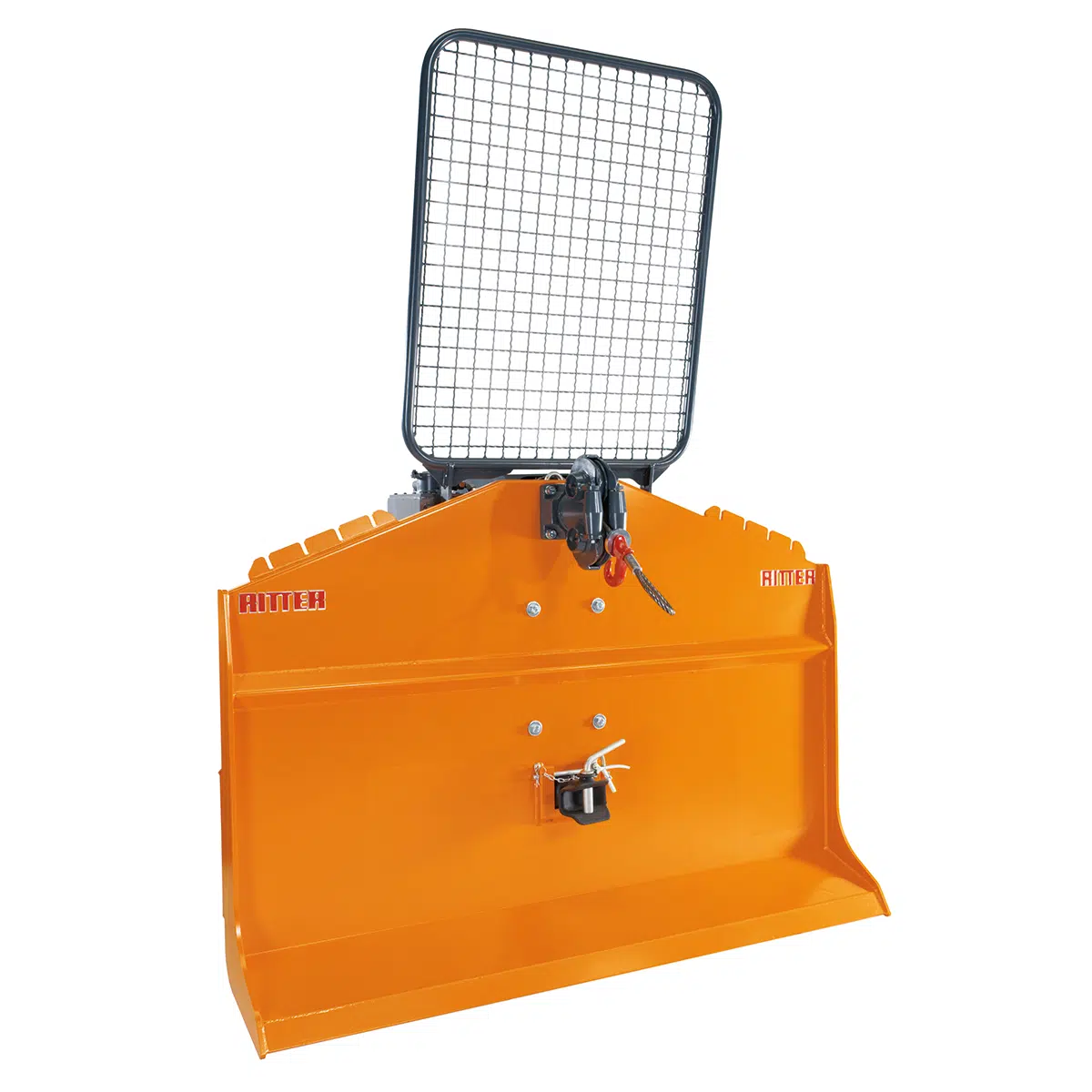

SD 50-EK / SD 60-EK / SD 70-EK / SD 100-E

In jeder Lage die optimale Zugkraft

Egal in welcher Seillage – mit der SD 50-EK / SD 60-EK / SD 70-EK / SD 100-E ist eine optimale Zugkraft immer garantiert. Durch permanente Erfassung der aktuellen Seilsituation stellt sich die Winde automatisch in allen Ebenen auf die maximale Zugkraft ein.

Ausstattungsmerkmale

Vorteile

N

Niedriger Schwerpunkt der Winde

N

Serienmäßige Eigenversorgung

N

Absolut exakte Steuerung der Winde durch optimales Überschneiden von Kupplung und Bremse

N

Die serienmäßige Andruckrolle gewährleistet eine optimale Seilwicklung (nicht bei Winde S 27)

N

Wartungs- und verschleißarmes Antriebskonzept (komplett in Ölbad laufend)

N

Feinfühliges, proportionales Bremsverhalten (prop. Bremse auf Wunsch) durch organische Bremsbeläge

N

Optimales Brems- und Kupplungsverhalten durch organische Beläge

N

Durch kompakte und modulare Bauweise ist die Winde jederzeit mit Zubehör nachrüstbar

N

Werkzeugkisten mit Deckel sind Serie

3 Jahre RITTER-GARANTIE

Unsere Teilegarantie auf das Schneckengetriebe

Technische Daten

SD 50-EK
Zugkraft (kN/t)
konstant 50/5
Seilkapazität max. (Länge/Ø, m/mm)
220/10
Gewicht ohne Seil (kg)
680
Geeignet für Fahrzeuge von – bis (kW/PS)
51/70 – 74/100
Rückeschildbreite Serie (m)
1,8
Antrieb
Schneckengetriebe
Ausstattung
Inkl. Schutzgitter und Anhängekupplung
Hydr. elektr. Eigenversorgung
Inklusive Werkzeugkiste mit Deckel
SD 60-EK
Zugkraft (kN/t)
konstant 60/6
Seilkapazität max. (Länge/Ø, m/mm)
180/11, 190/10
Gewicht ohne Seil (kg)
680
Geeignet für Fahrzeuge von – bis (kW/PS)
59/80 – 88/120
Rückeschildbreite Serie (m)
1,8
Antrieb
Schneckengetriebe
Ausstattung
Inkl. Schutzgitter und Anhängekupplung
Hydr. elektr. Eigenversorgung
Inklusive Werkzeugkiste mit Deckel
SD 70-EK
Zugkraft (kN/t)
konstant 70/7
Seilkapazität max. (Länge/Ø, m/mm)
150/12, 160/11
Gewicht ohne Seil (kg)
700
Geeignet für Fahrzeuge von – bis (kW/PS)
74/100 – 103/140
Rückeschildbreite Serie (m)
2,0
Antrieb
Schneckengetriebe
Ausstattung
Inkl. Schutzgitter und Anhängekupplung
Hydr. elektr. Eigenversorgung
Inklusive Werkzeugkiste mit Deckel
SD 100-E
Zugkraft (kN/t)
100/10
Seilkapazität max. (Länge/Ø, m/mm)
110/14, 120/13
Gewicht ohne Seil (kg)
700
Geeignet für Fahrzeuge von – bis (kW/PS)
74/100 – 103/140
Rückeschildbreite Serie (m)
2,0
Antrieb
Schneckengetriebe
Ausstattung
Inkl. Schutzgitter und Anhängekupplung
Hydr. elektr. Eigenversorgung
Inklusive Werkzeugkiste mit Deckel

ZUBEHÖR

Spezial-Drahtseile

Motorsägen Aufnahme

HBC-Funkfernsteuerungen

Von der Einsatzplanung am Montagmorgen bis hin zur Ausstattung mit Arbeitsgeräten: Wir sorgen dafür, dass alles problemlos und termingerecht montiert wird.

Schweißen, CNC-fräsen, drehen, bohren, montieren, verdrahten, lackieren, beschichten – Durch unsere vielseitigen Fertigungsmöglichkeiten können wir schnell und flexibel agieren.

Wir berechnen, zeichnen, plotten, dokumentieren – immer in enger Abstimmung mit Ihnen. So stellen wir die Weichen für eine erfolgreiche Realisierung.

Wir verschaffen uns ein präzises Bild vor Ort oder anhand von Plänen. Gemeinsam erfinden wir neue Welten – ganz gleich ob Neubauprojekte oder schon vorhandene Locations.

Gute Ideen und Lösungen entstehen im Kopf. Weil wir das wissen, ist Kommunikation bei uns oberstes Gebot. Wir hören zu, stellen Fragen und nehmen Ihre Wünsche auf.

Im Seileinlauf der Seilwinde sitzt eine Tastrolle, die an ein Potentiometer gekoppelt ist. Der misst den Winkel, in dem das Seil auf die Trommel läuft. Wird dieser größer — sprich mehr Seillagen sind auf der Winde — erhöht sich über ein Proportionalventil automatisch der Arbeitsdruck in der Lamellenkupplung. Dadurch kann mehr Drehmoment übertragen werden und die Seilwinde kann so den Zugkraftverlust durch den größer werdenden Hebel auf der sich füllenden Seiltrommel ausgleichen.

Der niedrige Schwerpunkt der Seilwinde garantiert hohe Sicherheit. Durch die serienmäßige Andruckrolle wird eine optimale Seilwicklung ermöglicht. Das Antreibskonzept bleibt dabei Wartungs- und Verschleißarm und läuft umweltfreundlich komplett in ein Ölbad ab.

Wir als Forstgeräte-Spezialisten aus dem Schwarzwald nutzen die modernste Steuertechnik, um die Zugkraft entsprechend der Anzahl der Seillagen auf der Trommel zu regeln. Unsere Seilwinden zeichnen sich durch gute Verarbeitung und eine ausgesprochen solide Bauweise aus. Diese sind aus 8 und 10 Millimeter starkem Feinkorn-Stahlblechen konstruiert. Unsere Seilwinden bieten dadurch eine hohe Stabilität, gute Verarbeitung und vor allem konstante Zugkraft. Diese ermöglicht die Leistung der Seilwinde optimal an die Mindestbruchkraft des eingesetzten Seils anzupassen. Die maximale Zugkraft bleibt von der obersten bis zur untersten Seillage erhalten. Durch die gleichmäßig verlagerten Seilkräfte wird die Gefahr eines Seilrisses verringert. Baumstämme können so bis an den Schlepper herangezogen werden.

Durch die Überschneidung vom Bremse und Kupplung ist eine exakte Steuerung der Seilwinden gegeben. Das Seil bleibt somit unter Last immer gespannt. Erst wenn die Kupplung voll kraftschlüssig ist, öffnet sich die Bremse. Ein Nachlassen der Last beziehungsweise das Nachlaufen der Seilwinde wird somit verhindert. Durch dauergeschmierte kugelgelagerte Trommeln ist damit ein leichter Seilauszug jederzeit gewährleistet.

Mit Hilfe unserer modularen Bauweise erhalten Sie bei uns die optimale Seilwinde für Ihr Fahrzeug. Durch die Verwendung von hochfesten Feinkornstählen bieten unsere Seilzüge Vorteile wie eine kompakte Bauweise, geringes Eigengewicht und Langlebigkeit. Die extrem stabilen Rückeschilder sind in verschiedenen Breiten erhältlich. Besonders umweltfreundlich ist die Möglichkeit der Verwendung von biologisch abbaubarem Öl. Unsere Seilwinden können auf Wunsch auch als hydraulische Seilwinden angetrieben werden.
