DREIPUNKT

RÜCKEKRAN

Für den professionellen Einsatz

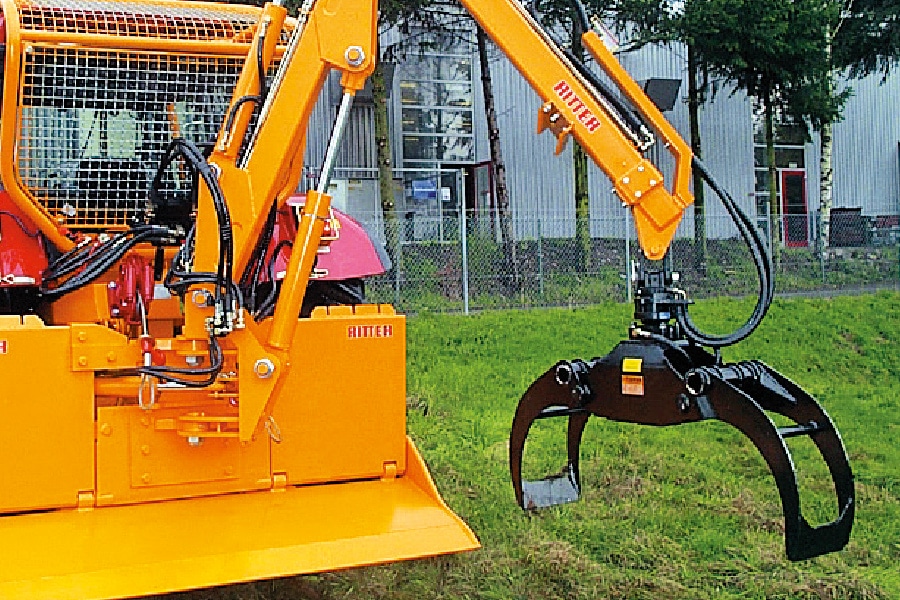

Der RITTER DK 4.5 lässt sich mit verschiedenen Anbaugeräten (Erdschaufel, Bohrer etc.) kombinieren. Lieferbar ist eine Dreipunkt- und Schnellwechselvariante. Der Dreipunktkran ist mit einer RITTER-Anbauseilwinde kombinierbar. Die Systeme werden über vorhandene Steuergeräte vom Schlepper oder über einen separaten Steuerblock mit Joystick betätigt.

Ausstattungsmerkmale

VORTEILE

N

mit verschiedenen Anbaugeräten kombinierbar

N

Dreipunkt- und Schnellwechselvariante

N

mit RITTER-Anbauseilwinde kombinierbar

N

Steuerung über vorhandene Geräte oder Joystick

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Produktkatalog
Jetzt anfragen
Produktkatalog
Jetzt anfragen

TECHNISCHE DATEN

Dreipunktanbau
Schwenkbereich
Ausladung (Einfachteleskop)
Geeignet für Fahrzeuge von – bis (kW/PS)
Wegeventile (elektrisch umschaltbar)
Rangierkupplung, Stockkamm
Endlos-Rotator
Rotatoraufhängung mit Einfachbremse
Greifer RHG 1300, Öffnung max. 1300 mm
Schlauchsatz Rotator-Greifer,
komplett montiert
Rückeschild (anschraubbar)
BUCHER-Kransteuerblock
1 Ferngeber (Joystick), elektrohydr.

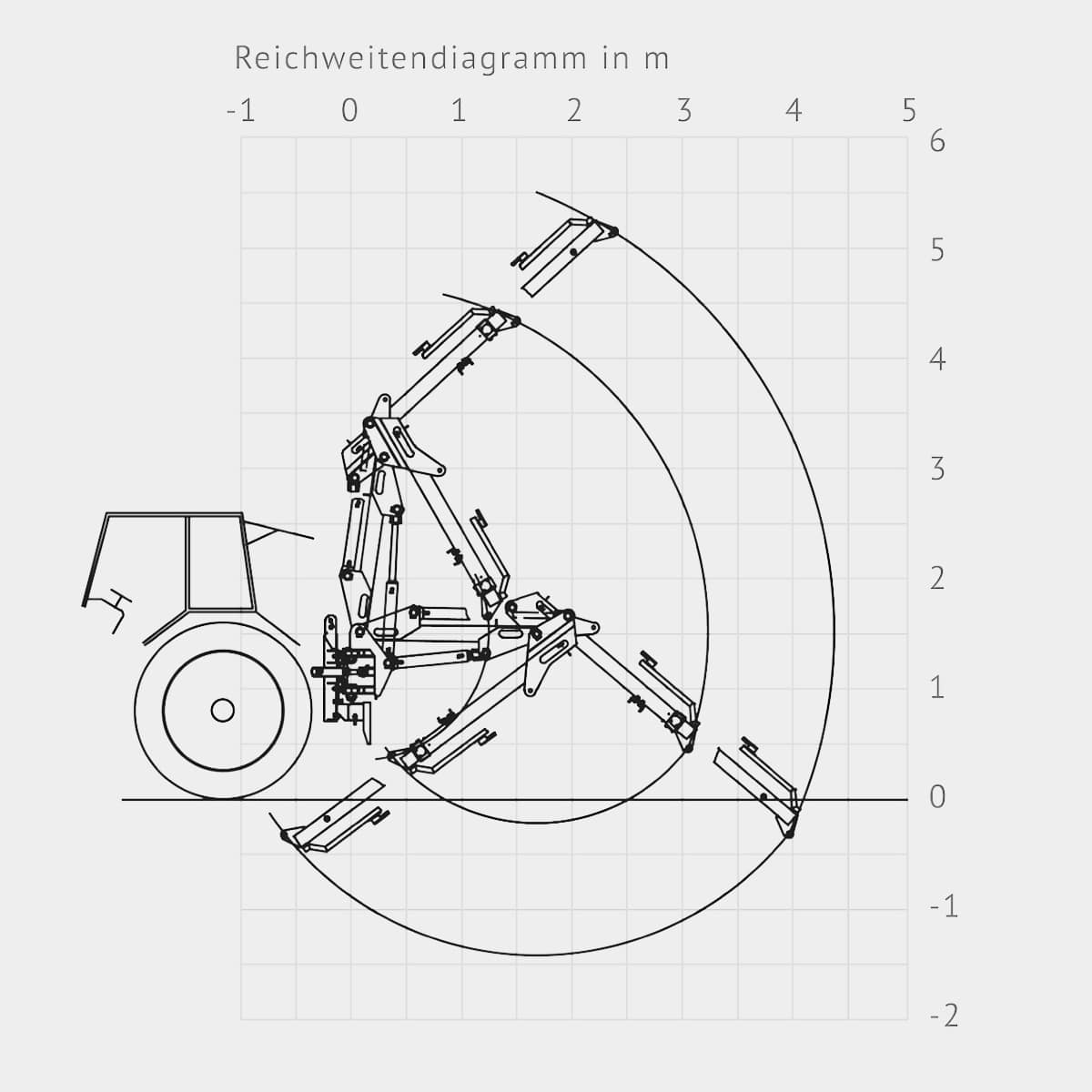

Hubkräfte
Werte rechnerisch ermittelt bei p = 200 bar
Angaben ohne Lastaufnahmemittel
DK 4.5
Kat. II/III
160°
max. 4500 mm
48/65 – 88/120
4 x 6/2
Serie
4500 kg
Serie
Serie
Serie
1500 mm
Serie
Serie
  • 1,0 m Auslegung 2570 kg
  • 2,0 m Auslegung 1440 kg
  • 3,0 m Auslegung 1100 kg
  • 4,0 m Auslegung 780 kg
  • 4,5 m Auslegung 700 kg

    • Alle Dreipunkt-Rückekräne mit Zylinder-Schwenkwerk
    Dreipunktanbau: KAT II/III. Ölversorgung = Schlepperhydraulik.
    Erforderliche Steuergeräte am Fahrzeug: jeweils 2 Stück
