RITTER SEILWINDEN
DIE OPTIMALE LÖSUNG FÜR IHR FAHRZEUG

Modulare Lösungen
für Ihre Ansprüche

Volle Sicherheit durch exakte
Steuerung der Seilwinde

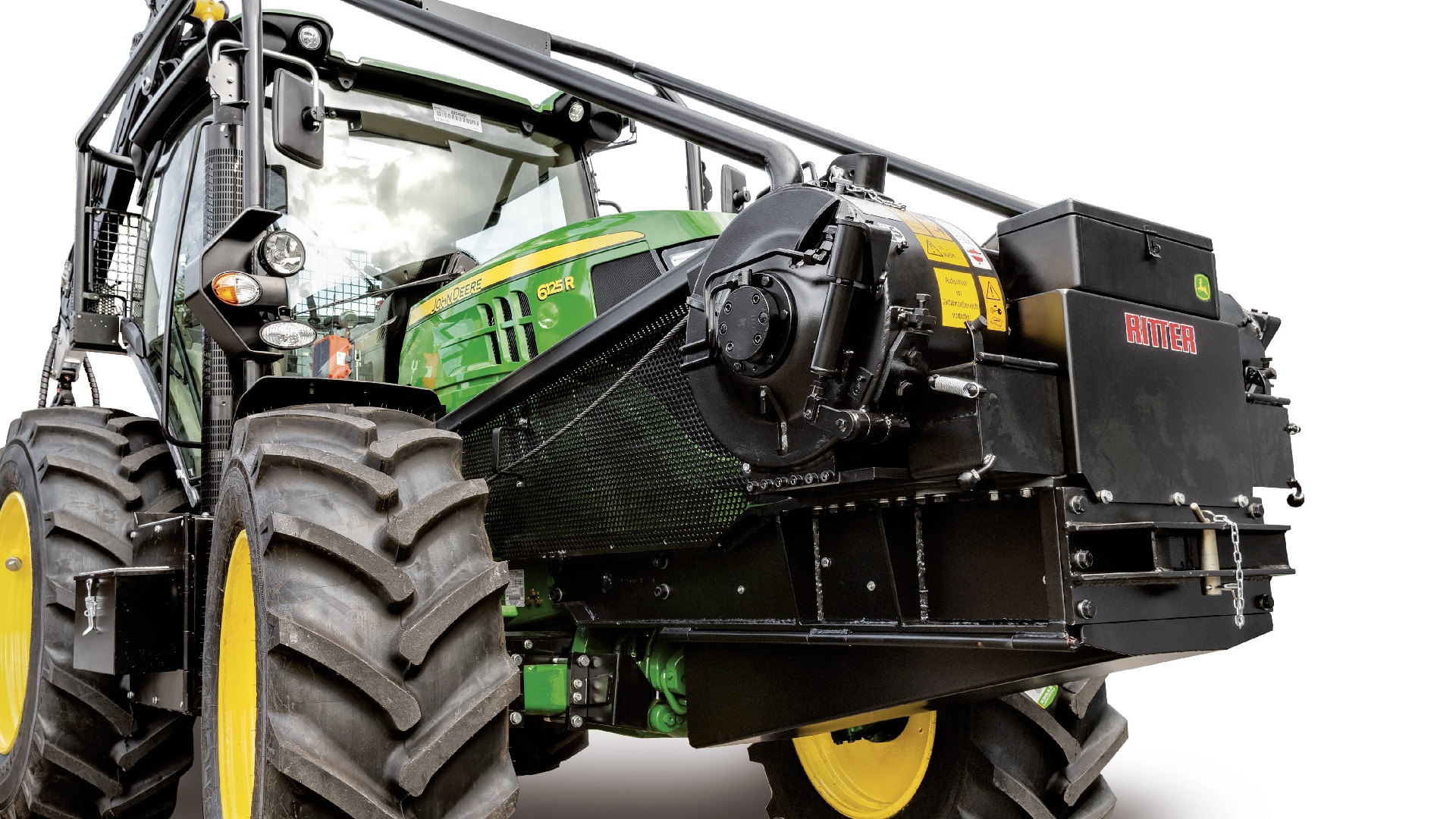

Aufbauseilwinden für
maximale Zugkraft

Optimale
Seilgeschwindigkeit

AUFBAUWINDEN EINTROMMEL

S 45-H / S 45-U
S 45-K / S 7-K/8 / S 7-K/10

SYSTEMLÖSUNGEN

Unsere große Tiefenfertigung ermöglicht jederzeit maßgeschneiderte Profilösungen. Spezielle Seilkapazitäten bzw. Zugleistungen sind in kürzester Zeit realisierbar. Bei Verwendung von hochfesten Feinkornstählen werden Vorteile wie kompakte Bauweise, geringes Eigengewicht und Langlebigkeit erreicht. Mit Hilfe unseres ausgeklügelten Baukastensystems können die verschiedensten Winden bzw. Kranvarianten kombiniert werden. Frontanbauwinden sind trotz angebautem Frontlader oder Frontpoltereinrichtung am Schlepper einsetzbar. Eine Seileinlauf-Bremse ist auf Wunsch erhältlich. Die Winden werden bei Bedarf auch hydraulisch angetrieben.

SCHNELLWECHSEL-EINRICHTUNG

Windensysteme im Schnellwechsel sind für jeden Schleppertyp lieferbar. Sollte der Traktor auch für andere Arbeiten eingesetzt werden, so ist eine Winde im Schnellverbund genau das Richtige. Der Winden-Anbau und -Abbau kann in kürzester Zeit vorgenommen werden. Alle Funktionen der Heckhydraulik des Schleppers bleiben vollkommen erhalten. Eine schnelle Montage des vollständigen Windenaufbaus mit Konsole und Tragbergstütze wird von RITTER garantiert. Das Rückeschild im Schnellwechselsystem ist auf Wunsch erhältlich.

UNSERE VORTEILE

N

Robuste Ganzstahlkonstruktion

N

Leistungsfähig bei geringer Wartung

N

Optimale Zugkraft

N

Große Seilkapazitäten

N

Leichter Seilauszug

N

Integrierter Einbau oder kompakte Schnellverbundmontage für alle Traktorfabrikate möglich

N

Bio-Öl (synthetisch) tauglich

AUFBAUWINDEN DOPPELTROMMEL

S 66-D/6 / S 66-D/8 / S 66-D/10
S 130-D / S 160-D

FLEXIBEL IM EINSATZ

Bedingt durch die kompakte Bauweise sind unsere Doppeltrommel-Winden in verschiedensten Anwendungsbereichen im Einsatz. Egal ob Front- oder Heckanbau, durch die kugelgelagerten Trommeln ist ein leichter Seilauszug jederzeit gegeben. Sollte ein Antrieb über die Zapfwelle nicht möglich sein, so können unsere Winden auch hydraulisch angetrieben werden. Wie bei allen RITTER-Winden erfolgt die exakte Steuerung ( Eigenversorgung) der Winde durch Überschneidung von Kupplung und Bremse. Das Seil bleibt unter Last immer gespannt. Die Bremse öffnet sich erst, wenn die Kupplung kraftschlüssig ist. Ein Nachlassen der Last bzw. das Nachlaufen der Winde wird somit verhindert. Auf Wunsch sind größere Seilkapazitäten erhältlich.

SCHNELLWECHSEL-EINRICHTUNG

Windensysteme im Schnellwechsel sind für jeden Schleppertyp lieferbar. Sollte der Traktor auch für andere Arbeiten eingesetzt werden, so ist eine Winde im Schnellverbund genau das Richtige. Der Winden-Anbau und -Abbau kann in kürzester Zeit vorgenommen werden. Alle Funktionen der Heckhydraulik des Schleppers bleiben vollkommen erhalten. Eine schnelle Montage des vollständigen Windenaufbaus mit Konsole und Tragbergstütze wird von RITTER garantiert. Das Rückeschild im Schnellwechselsystem ist auf Wunsch erhältlich.

UNSERE VORTEILE

N

Robuste Ganzstahlkonstruktion

N

Leistungsfähig bei geringer Wartung

N

Optimale Zugkraft

N

Große Seilkapazitäten

N

Leichter Seilauszug

N

Integrierter Einbau oder kompakte Schnellverbundmontage für alle Traktorfabrikate möglich

N

Bio-Öl (synthetisch) tauglich

Von der Einsatzplanung am Montagmorgen bis hin zur Ausstattung mit Arbeitsgeräten: Wir sorgen dafür, dass alles problemlos und termingerecht montiert wird.

Schweißen, CNC-fräsen, drehen, bohren, montieren, verdrahten, lackieren, beschichten – Durch unsere vielseitigen Fertigungsmöglichkeiten können wir schnell und flexibel agieren.

Wir berechnen, zeichnen, plotten, dokumentieren – immer in enger Abstimmung mit Ihnen. So stellen wir die Weichen für eine erfolgreiche Realisierung.

Wir verschaffen uns ein präzises Bild vor Ort oder anhand von Plänen. Gemeinsam erfinden wir neue Welten – ganz gleich ob Neubauprojekte oder schon vorhandene Locations.

Gute Ideen und Lösungen entstehen im Kopf. Weil wir das wissen, ist Kommunikation bei uns oberstes Gebot. Wir hören zu, stellen Fragen und nehmen Ihre Wünsche auf.

Im Seileinlauf der Seilwinde sitzt eine Tastrolle, die an ein Potentiometer gekoppelt ist. Der misst den Winkel, in dem das Seil auf die Trommel läuft. Wird dieser größer — sprich mehr Seillagen sind auf der Winde — erhöht sich über ein Proportionalventil automatisch der Arbeitsdruck in der Lamellenkupplung. Dadurch kann mehr Drehmoment übertragen werden und die Seilwinde kann so den Zugkraftverlust durch den größer werdenden Hebel auf der sich füllenden Seiltrommel ausgleichen.

Der niedrige Schwerpunkt der Seilwinde garantiert hohe Sicherheit. Durch die serienmäßige Andruckrolle wird eine optimale Seilwicklung ermöglicht. Das Antreibskonzept bleibt dabei Wartungs- und Verschleißarm und läuft umweltfreundlich komplett in ein Ölbad ab.

Wir als Forstgeräte-Spezialisten aus dem Schwarzwald nutzen die modernste Steuertechnik, um die Zugkraft entsprechend der Anzahl der Seillagen auf der Trommel zu regeln. Unsere Seilwinden zeichnen sich durch gute Verarbeitung und eine ausgesprochen solide Bauweise aus. Diese sind aus 8 und 10 Millimeter starkem Feinkorn-Stahlblechen konstruiert. Unsere Seilwinden bieten dadurch eine hohe Stabilität, gute Verarbeitung und vor allem konstante Zugkraft. Diese ermöglicht die Leistung der Seilwinde optimal an die Mindestbruchkraft des eingesetzten Seils anzupassen. Die maximale Zugkraft bleibt von der obersten bis zur untersten Seillage erhalten. Durch die gleichmäßig verlagerten Seilkräfte wird die Gefahr eines Seilrisses verringert. Baumstämme können so bis an den Schlepper herangezogen werden.

Durch die Überschneidung vom Bremse und Kupplung ist eine exakte Steuerung der Seilwinden gegeben. Das Seil bleibt somit unter Last immer gespannt. Erst wenn die Kupplung voll kraftschlüssig ist, öffnet sich die Bremse. Ein Nachlassen der Last beziehungsweise das Nachlaufen der Seilwinde wird somit verhindert. Durch dauergeschmierte kugelgelagerte Trommeln ist damit ein leichter Seilauszug jederzeit gewährleistet.

Mit Hilfe unserer modularen Bauweise erhalten Sie bei uns die optimale Seilwinde für Ihr Fahrzeug. Durch die Verwendung von hochfesten Feinkornstählen bieten unsere Seilzüge Vorteile wie eine kompakte Bauweise, geringes Eigengewicht und Langlebigkeit. Die extrem stabilen Rückeschilder sind in verschiedenen Breiten erhältlich. Besonders umweltfreundlich ist die Möglichkeit der Verwendung von biologisch abbaubarem Öl. Unsere Seilwinden können auf Wunsch auch als hydraulische Seilwinden angetrieben werden.
